  • Modely fandrefesana mari-pana amin'ny maridrefotra tokana MSC ampiasaina amin'ny fakantsary mari-pana amin'ny mari-pana

    Ny modely fandrefesana mari-pana infrared tokana karazana MSC dia fampiharana fandrefesana mari-pana mifototra amin'ny sensor infrared-point tokana novolavolain'ny Sunshine Technologies. Izy io dia mety amin'ny fandrefesana mari-pana akaiky, izay afaka mamantatra ny maripanan'ny zavatra, ny mari-pana amin'ny velaran'ny vatana sns. Izy io dia manana ny mampiavaka ny tsy fifandraisana, ny valiny haingana ary ny fanovana angon-drakitra mety. Ny fomba fandrefesana ny mari-pana dia mitovy amin'ny thermometers amin'ny handrina.


    Product Detail

    Product Tags

    Topimaso

    Ny modely fandrefesana mari-pana infrared tokana karazana MSC dia fampiharana fandrefesana mari-pana mifototra amin'ny sensor infrared-point tokana novolavolain'ny Sunshine Technologies. Izy io dia mety amin'ny fandrefesana mari-pana akaiky, izay afaka mamantatra ny maripanan'ny zavatra, ny mari-pana amin'ny velaran'ny vatana sns. Izy io dia manana ny mampiavaka ny tsy fifandraisana, ny valiny haingana ary ny fanovana angon-drakitra mety. Ny fomba fandrefesana ny mari-pana dia mitovy amin'ny thermometers amin'ny handrina.
    Ny maodelin'ny MSC dia manana karazany roa, ny karazany mahazatra dia boribory sy karazana efajoro namboarina.

    1

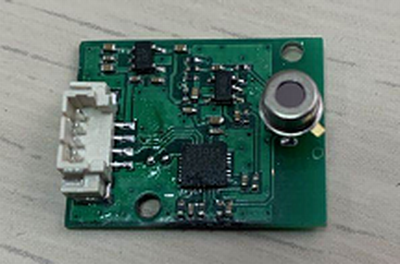

    Karazana mahazatra

    22

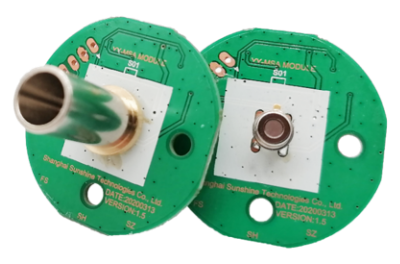

    Karazana namboarina

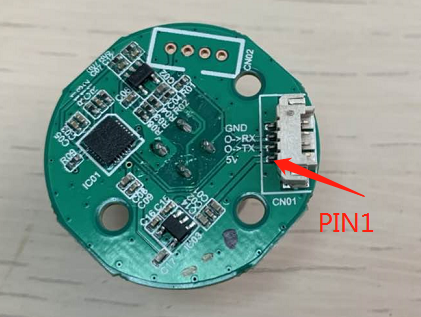

    Famaritana Interface

    1

    Anarana

    PIN No.

    Description

    Karazana

    fanamarihana

    VCC

    1

    Fampidirana volt 5-7 V

    Source

    Ripple≤20 mV

    TXD

    2

    fandefasana seranana seranana

    Communications

    3.3 V TTL

    RXD

    3

    fandraisana seranana seranana

    Communications

    3.3 V TTL

    GND

    4

    Reference

    Source

     aa

    Parameter teknika lehibe

    DS tahan'ny: fenitra 1: 1, FOV tokony ho 57 °

    Halavan'ny halavan'ny lava-bato: 8-14 μm

    Fahamarinan'ny fandefasana data momba ny mari-pana: 0.1 ℃

    Faritra fandrefesana ny mari-pana:

    Universal: 0 ~ 300 ℃

    Manokana: 23 ~ 46 ℃ (miaraka amin'ny tambin'ny mari-pana amin'ny vatana)

    Precision:

    Manerantany: ± 2 ℃ na 2% amin'ny mari-pana refesina

    Manokana: ± 0.3 ℃

    Fifandraisana: seranana UART serial

    Karazana interface: 2.0mm - 4PIN, tsy voatery mifehy ny tariby

    Toetra mampiavaka ny herinaratra: elanelam-pahefana DC 5 ~ 7 V, hery≤40 mW

    Toetra miasa sy fitehirizana:

    Temperature miasa: 0 ~ 50 ℃

    Temperature fitehirizana sy hamandoana: -20 ~ 80 ℃; 45% RH Tsy condensate

    Fanondroana mari-pana momba ny mari-pana: Kalibration amin'ny 2.5cm rehefa 37 ℃;

    Ny halavirana tsara indrindra amin'ny fitiliana ny maripana eo anoloana: 1-8 cm;

    Fampiharana sy fiheverana

    Fampiharana:

    refin'ny mari-pana amin'ny handrina

    mpandrefy ny maripana

    fandrefesana ny maripana

    fampiharana fampiharana fandrefesana mari-pana akaiky hafa

    Fiheverana:

    11
    22
    33

    1.YY-MSC maodely fandrefesana mari-pana karazana voan'ny fiovaovan'ny hafanana manodidina, voarara ny fanandramana amin'ny milina mitanjaka, na hampiasaina amin'ny fomba fikorontanana mafana, toy ny fitsofana mivantana ao amin'ny seranan-drivotra.
    2.Rehefa apetraka sy ampiasana ilay akorandriaka dia azo refesina tsara ny mari-pana mody satria mila mahatratra ny fandanjana hafanana miaraka amin'ilay mari-pana manodidina ny mody. Rehefa tratra ny fifandanjana hafanana dia avela hiova miadana ny maripana manodidina, toy ny fanafanana ny trano. Araka ny traikefa, ny fotoana fandanjana hafanana dia 15 ~ 25 minitra (arakaraka ny fanafanana sy ny insisation ny trano samy hafa) ..
    3.Ny YY-MSC dia an'ny mody fandrefesana mari-pana maripana akaiky, ny tahan'ny DS dia 1: 1, ny zoro an-tsaha dia 57 degre. 8 cm. mari-pana ambony indrindra raha toa ka afa-po ny tahan'ny DS ary ny mifanohitra amin'ny endriny dia mifanohitra (ny velarana amin'ny zoro fijeriny dia endrika mitovy, toy ny vatana mainty), dia manana ny toetran'ny fiovan'ny maripana manaraka izy:

    LOHA - 8

    Elanelana

    (cm)

    Sarobidy kendrena

    (℃)

    0

    + 0.8 ℃

    1

    + 0.4 ℃

    2.5

    (halaviran'ny fanamafisana ny orinasa)

    0 ℃

    4

    -0.4 ℃

    5

    -0.8 ℃

    6

    -1.2 ℃

    7

    -1,5 ℃

    8

    -1,8 ℃

    Ny toetran'ny mari-pana dia tsy azo sorohina satria ny emisivran'ny infrareda mihitsy dia mihombo noho ny fitaoman'ny halavirana. Raha tsy mampiasa ny fiovam-po momba ny Surface Temperature ao anaty ny modely ny mpanjifa iray ary ny algorithm fikarohana azy ireo dia mila mifantoka amin'ity endri-javatra ity.
